奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

产品分类:

产品简介:

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版);今天小辉给大家分享一个V260的空气悬挂安装过程,包括高度尺安装位、避震、走线、气管、电磁阀安装位、ACC取电处等等。

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版);今天小辉给大家分享一个V260的空气悬挂安装过程,包括高度尺安装位、避震、走线、气管、电磁阀安装位、ACC取电处等等。

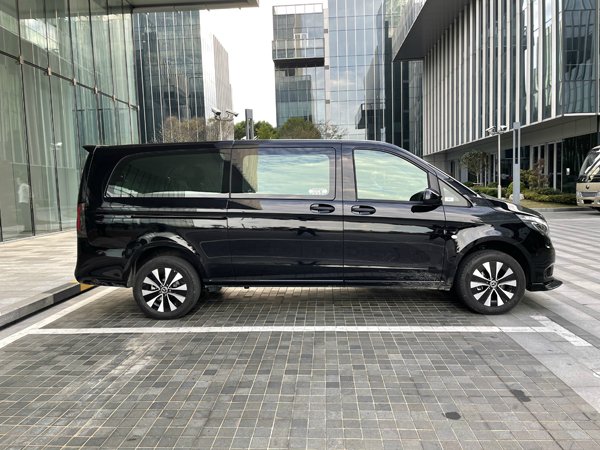

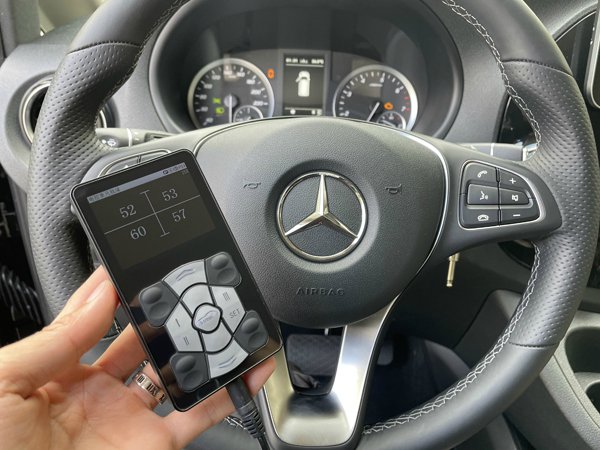

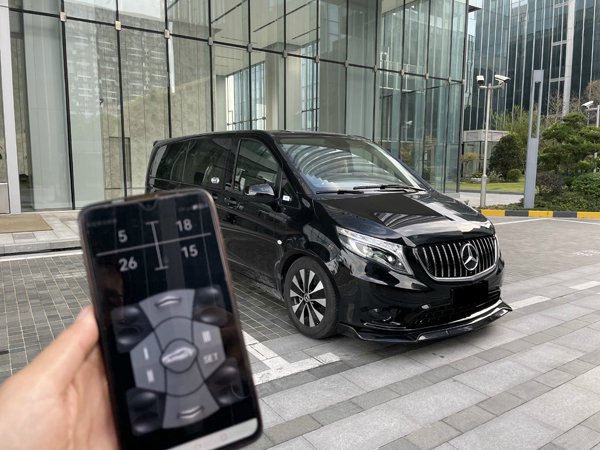

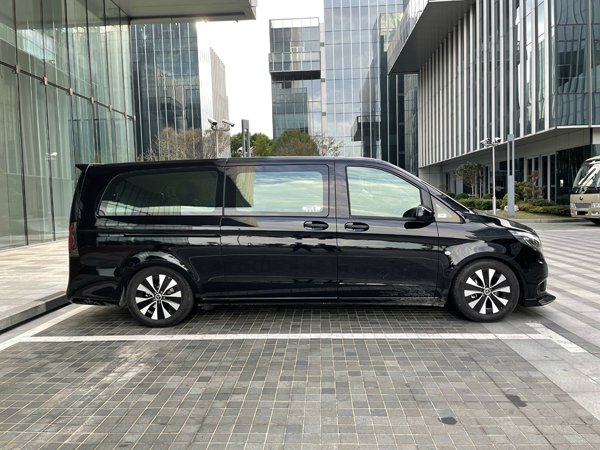

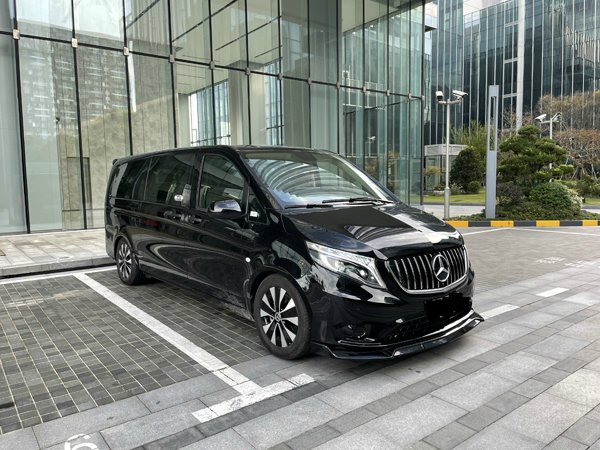

先来几张安装完的效果图,三段记忆档位不同高度:有遥控手柄以及手机APP操控。

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

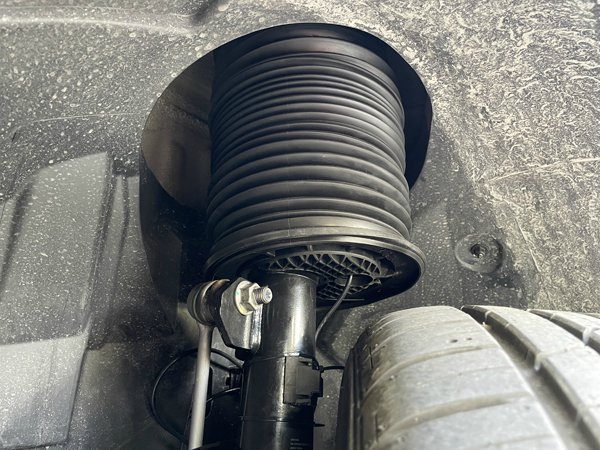

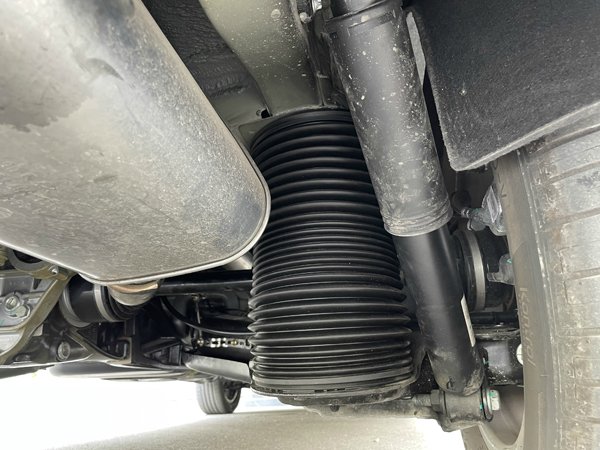

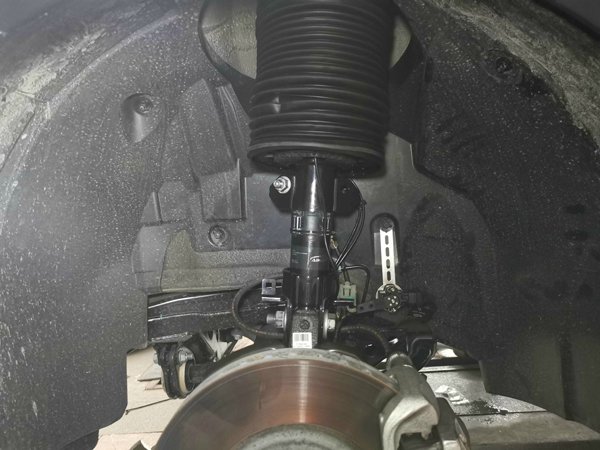

这个是前避震和后气囊的安装图:

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

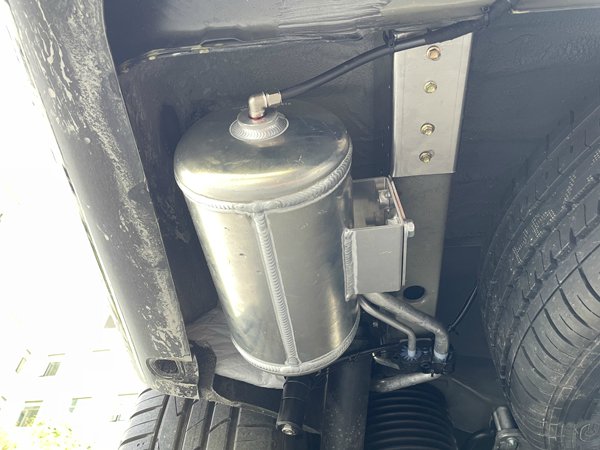

奔驰V260气罐安装位:我们配的是专车专用的气罐包含专用气罐支架

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

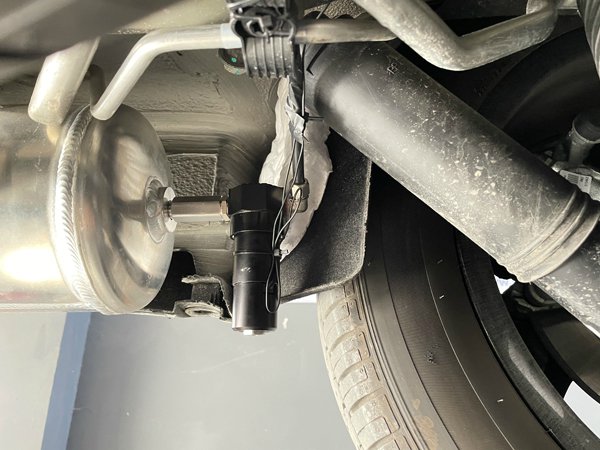

自动过滤器的安装位:和气罐连接在一起,切记不好安装反了,过滤器上面的箭头朝向气罐的方向,单向阀也是一样的。

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

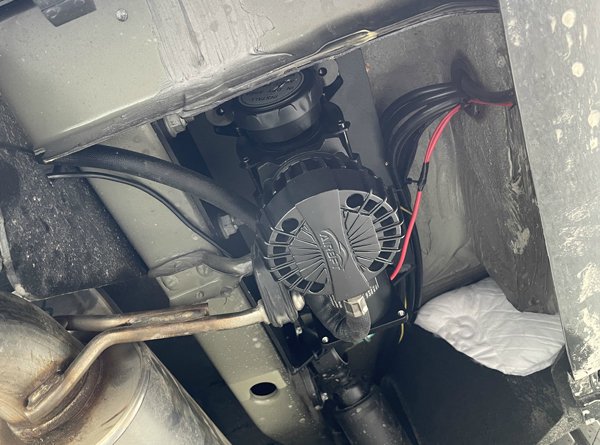

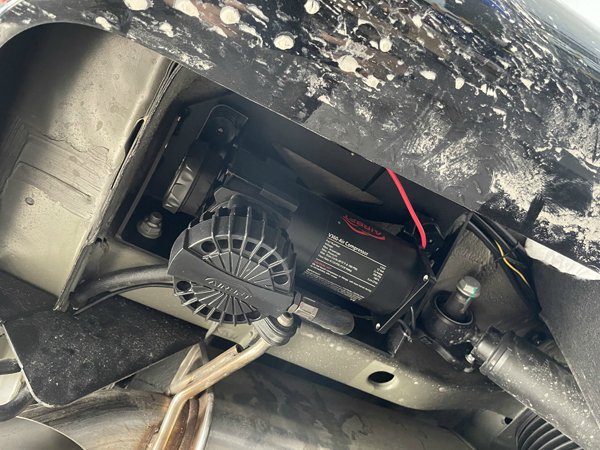

打气泵安装位:安装在右后轮的位置,也配的有专用的气泵支架。

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

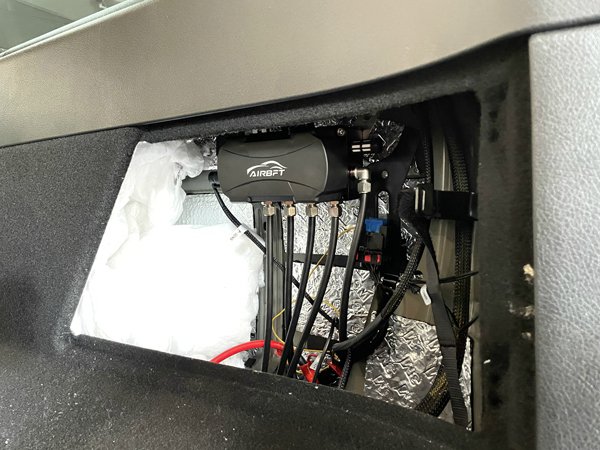

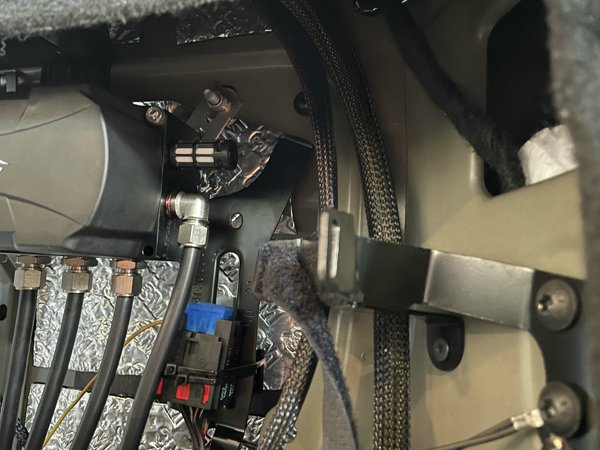

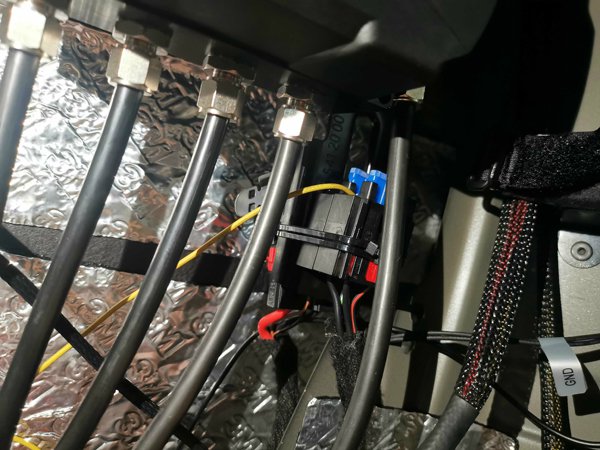

AIRBFT电磁阀的安装位:在尾部右侧隔板里面,ACC也是在这里连接的很方便。

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

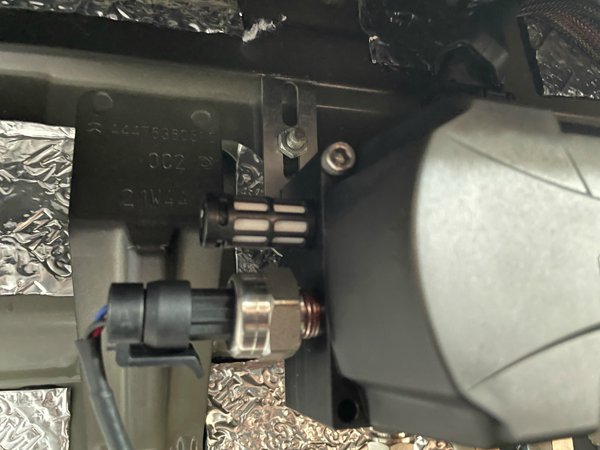

压力传感器直接接在电磁阀的进去口就行了

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

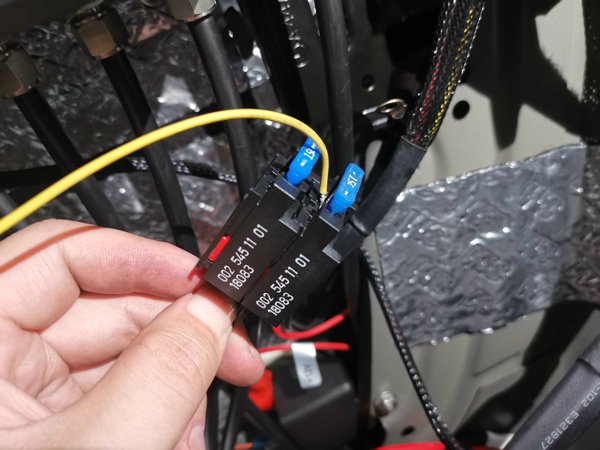

继电器和电磁阀一样,都安装在这个位置。(注意:线束整理好,避免出现接触不良,远离隔音棉)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

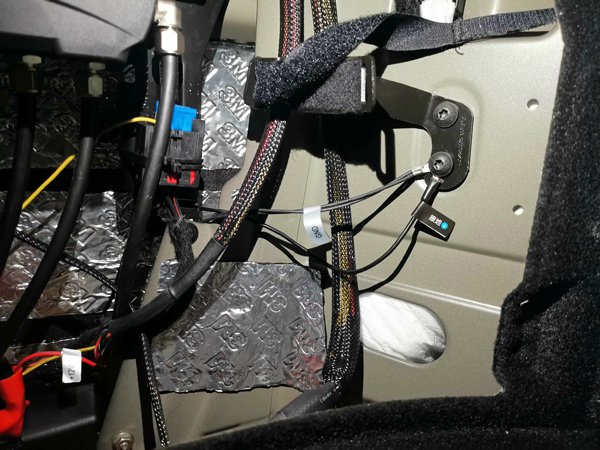

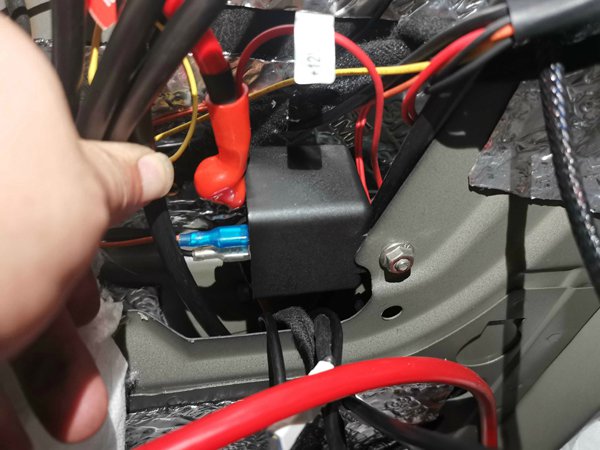

奔驰V260: ACC的取电处:

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

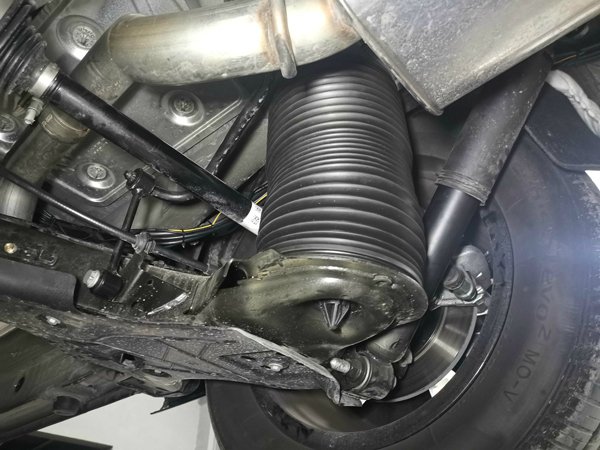

后气囊安装后的图片:

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

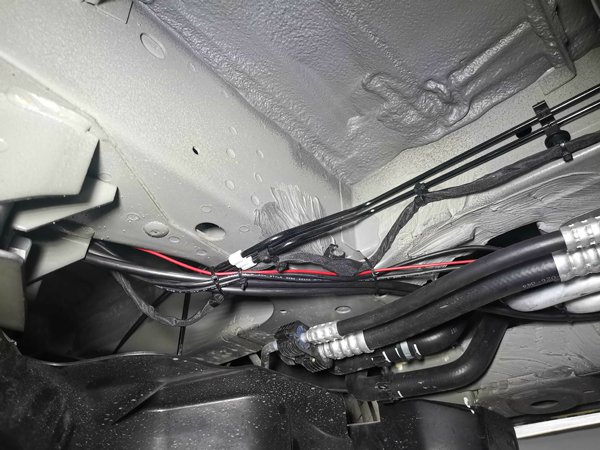

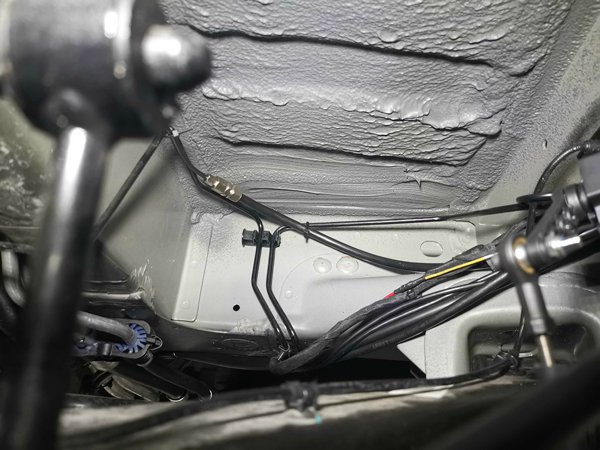

走线和气管(高度尺线束、气管)都是从左侧固定,右前→左前→左后→右后,绕了一圈一个U字,排气管那边不好固定。

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

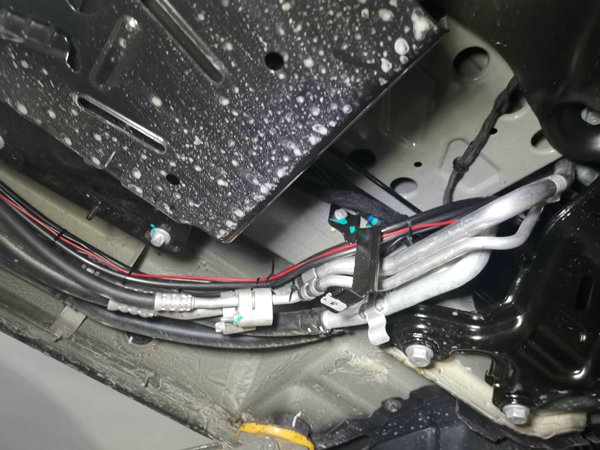

左侧下面有几根铝管要避开的,里面有一根铝管是发热的,碰到气管和线束会出现隐患。

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

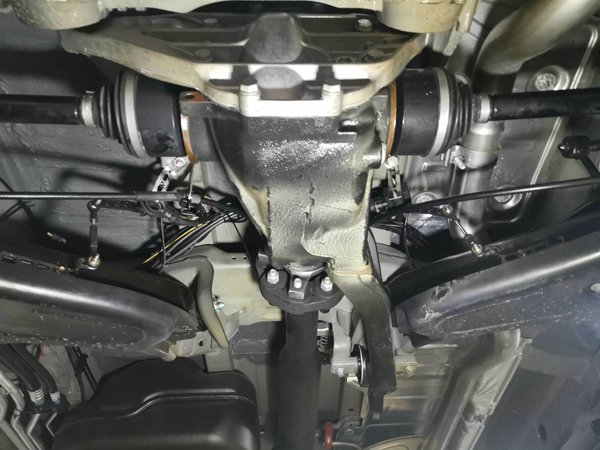

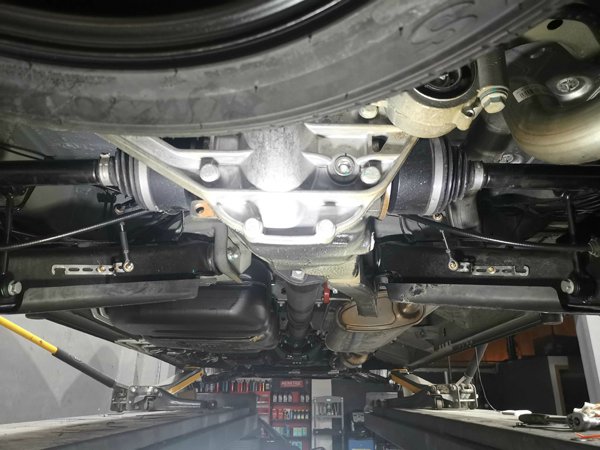

奔驰V260后悬挂图片:

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

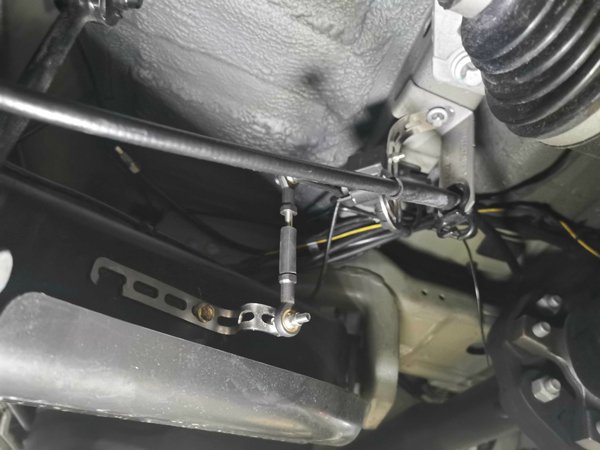

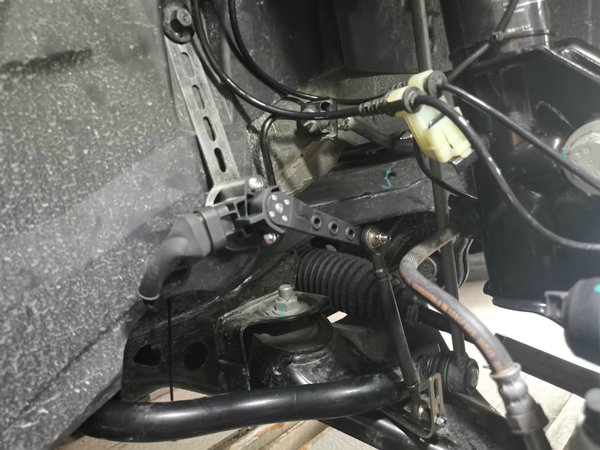

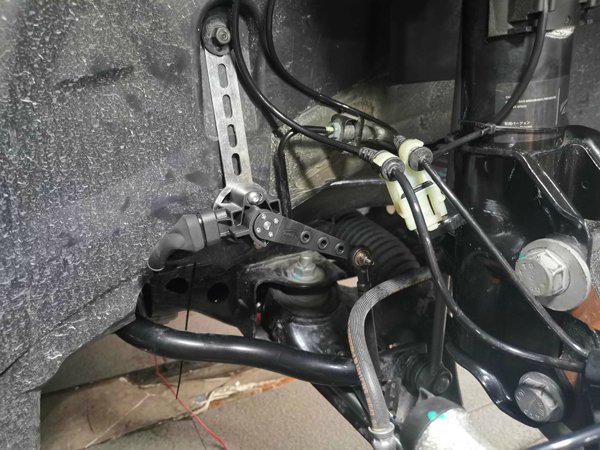

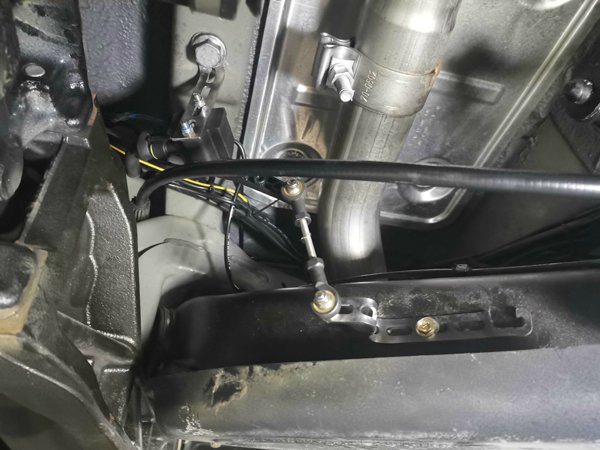

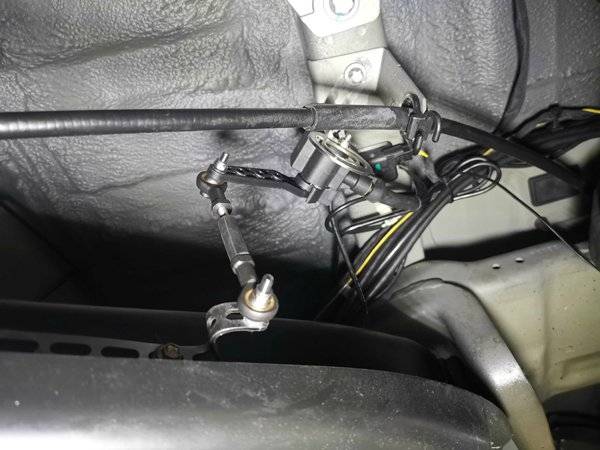

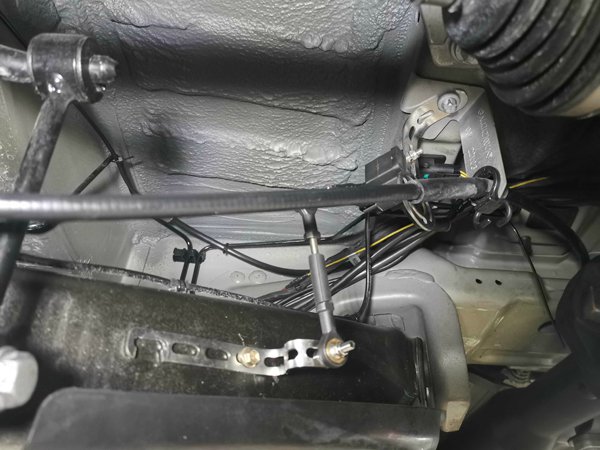

奔驰V260后轮的高度尺安装位:高度尺安装位没有固定的位置,安装在最合适的地方就行了,安装完之后需要在遥控器手柄设置里面:传感器测试页面看一下高度尺的摆动范围最高到最低是否在绿色的范围内。

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

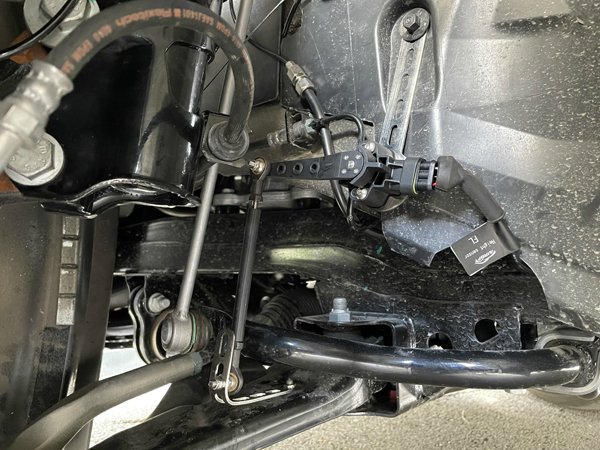

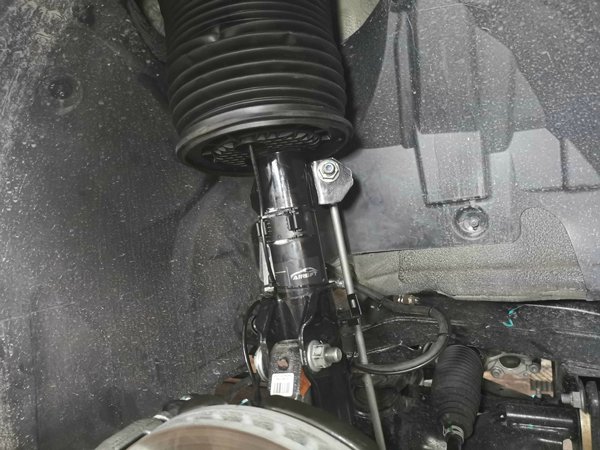

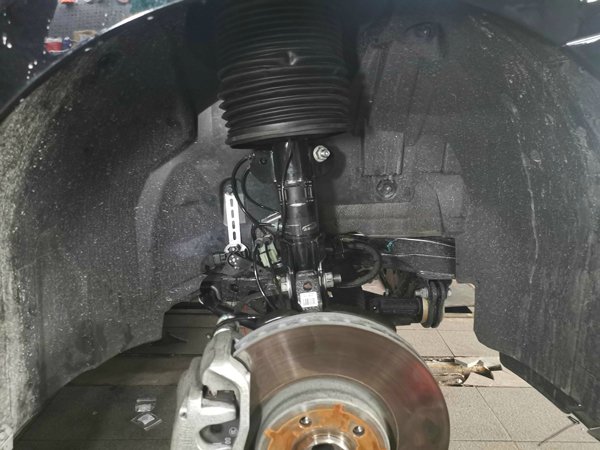

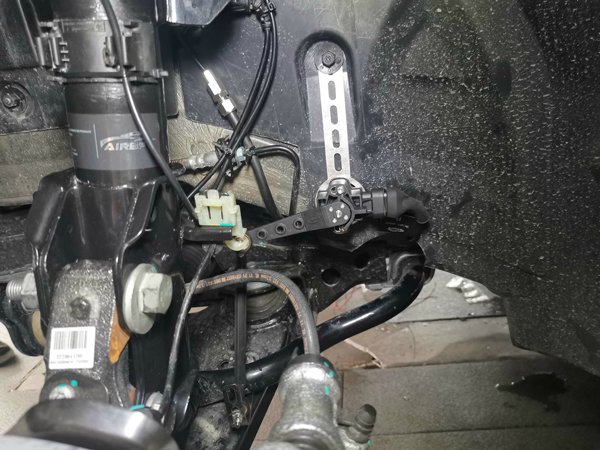

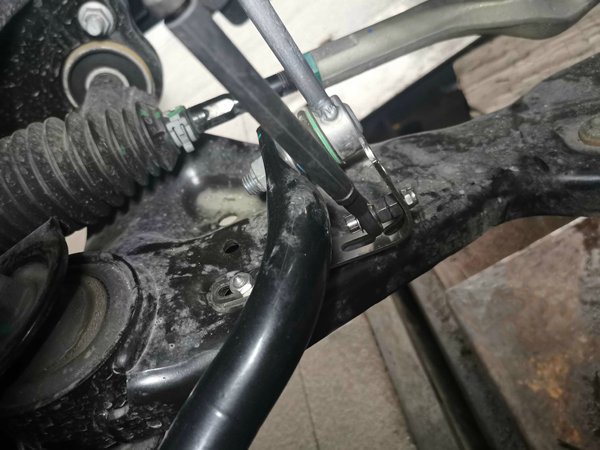

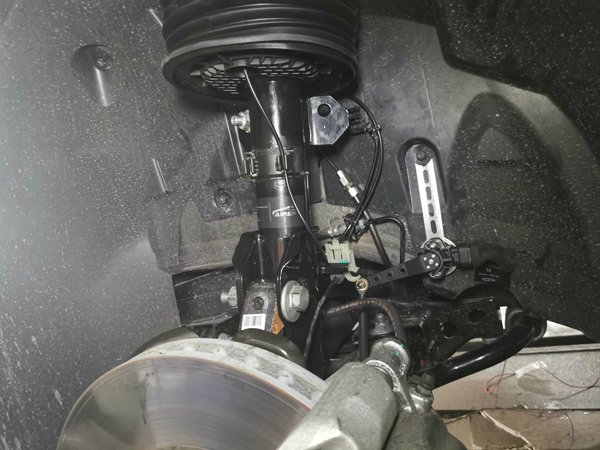

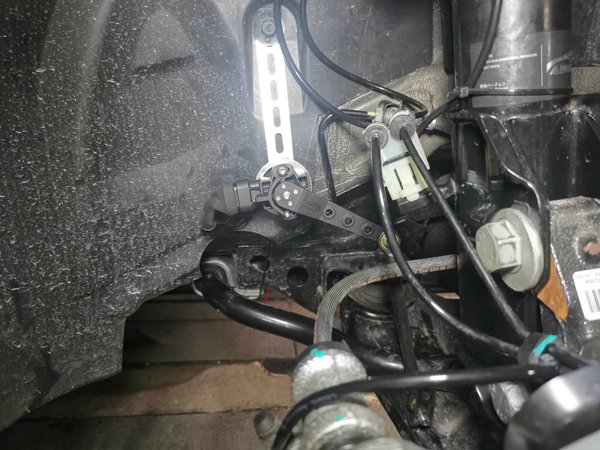

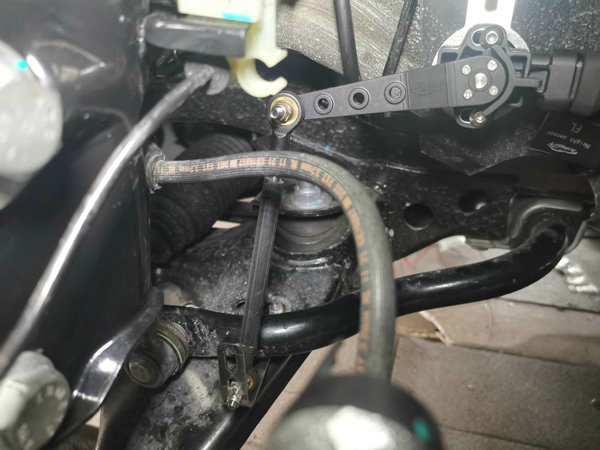

奔驰V260前避震的高度尺安装位:安装调试玩之后,记得把气管整理一下用扎带固定在避震上面,然后方向盘向左向右打死,看看打方向的时候是否拉扯气管,避免后期出现脱落的情况。

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)

奔驰V260改装AIRBFT空气悬挂安装细节(高度尺版)
